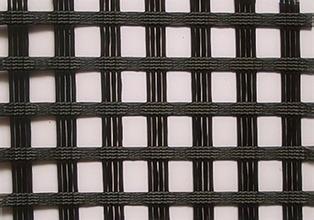

玻纖土工格柵產品介紹：
玻纖土工格柵是一種用于路面增強、老路補強，加固路基及軟土基的優良土工合成材料。在處理瀝青 路面反射裂紋應用上，已成為不可替代的材料。該產品是以高強無堿玻璃纖維通過國際先進的經編工藝制成網狀基材，經表面涂覆處理而制成的半剛性制品。具有經、緯雙向很高的抗拉強度和較低的延伸率，并具有耐高 溫、耐低寒、抗老化、耐腐蝕等優良性能，廣泛應用于瀝青路面、水泥路面及路基的增強和鐵路路基、堤壩護坡、機場跑道、防沙治沙等工程項目。
玻璃纖維土工格柵施工要點：
1、施工場地：要求壓實平整、呈水平狀、清除尖刺突起物。
2、格柵鋪設：在平整壓實的場地上，安裝鋪設的格柵其主要受力方向（縱向）應垂直于路堤軸線方向，鋪設要平整，無皺折，盡量張緊。用插釘及土石壓重固定，鋪設的格柵主要受力方向**好是通長無接頭，幅與幅之間的連接可以人工綁扎搭接，搭接寬度不小于10cm。如設置的格柵在兩層以上，層與層之間應錯縫。大面積鋪設后，要整體調整其平直度。當填蓋一層土后，未碾壓前，應再次用人工或機具張緊格柵，力度要均勻，使格柵在土中為繃直受力狀態。
3、填料的選擇：填料應按設計要求選取。實踐證明，除凍結土、沼澤土、生活垃圾、白堊土、硅藻土外均可用做填料。但礫類土和砂類土力學性能穩定，受含水量影響很小，宜優先選用。填料粒徑不得大于15cm，并注意控制填料級配，以保證壓實重量。
4、填料的攤鋪和壓實：當格柵鋪設定位后，應及時填土覆蓋，裸露時間不得超時48小是，亦可采取邊鋪設邊回填的流水作業法。先在兩端攤鋪填料，將格柵固定，再向中部推進。碾壓的順序是先兩側后中間。碾壓時壓輪不能直接與筋材接觸，未壓實的加筋體一般不允許車輛在上面行駛，以免筋材錯位。分層壓實度為20-30cm。壓實度必須達到設計要求，這也是加筋土工程的成敗關鍵。
5、防排水措施：在加筋土工程中，一定要作好墻體內外的排水處理；要做好護腳，防沖刷；在土體內要設置濾、排水措施，必要時，應設置土工布、透水管（或盲溝）。采取疏導的方式排水，不能堵塞，否則產生隱患。
雙向塑料土工格柵施工方法：開挖基床，設置砂墊層（高差不大于10cm），碾壓成平臺，鋪設格柵，縱軸向應與主要受力方向一致，縱向搭接15-20cm，橫向10cm，搭接處用塑料帶綁扎，并在鋪設的格柵上，每隔1.5-2m用U型釘固定于地面，鋪設的土工格柵應及時回填土料，鋪設的土工格柵層數視技術要求。
單向塑料拉伸土工格柵是由高分子聚合物經擠出壓成薄板再?zèng)_規則孔網，然后縱向拉伸而成。這種過程中使高分子成定向線性狀態并形成分布均勻、節點強度高的長橢圓形網狀整體性結構。此種結構具有相當高的拉伸強度和拉伸模量，特別是我公司此類產品更具有超國際水平的高早期（伸長率在2%-5%）拉伸強度和拉伸模量。給土壤提供了理想的力的承擔和擴散的連鎖系統。該產品拉伸強度大（＞150Mpa），適應各種土壤，是目前廣為采用的加筋加固材料。
產品規格及性能參數
性能\規格 | TGS-B-25-25 | TGS-B-30-30 | TGS-B-40-40 | TGS-B-50-50 | TGS-B-80-80 | TGS-B-50-50-Z自粘式 | |
強度(KN/m) | 縱向 | 25 | 30 | 40 | 50 | 80 | 50 |
橫向 | 25 | 30 | 40 | 50 | 80 | 50 | |
斷裂伸長率% | ≤3 | ≤3 | ≤3 | ≤3 | ≤3 | ≤3 | |
網格 | 25.4×25.4 | 25.4×25.4 | 25.4×25.4 | 25.4×25.4 | 25.4×25.4 | 25.4×25.4 | |
幅寬 | 1-6 | 1-6 | 1-6 | 1-6 | 1-6 | 1-6 | |
玻纖格柵是選用優質增強型無堿玻纖紗，利用國外先進經編機織成基材，采用經編定向結構，充分利用織物中紗線**，改善其力學性能，使其具有良好的抗拉強度，抗撕裂強度和耐蠕變性能，并經過優質改性瀝青涂覆處理而成的平面網絡狀材料。其因循相似相容原理，重點突出其與瀝青混合料的復合性能，并充分保護玻纖基材，極大**了基材的耐磨性及抗剪切能力，從而得以用于路面增強，抵抗裂縫車轍等公路病害產生，結束了瀝青路面難以增強的難題。
產品特點
產品有強度高、伸長率低、耐高溫、模量高、重量輕、韌性好、耐腐蝕、壽命長等特點，可廣泛應用于舊的水泥路面、機場跑道的維修、堤壩、河岸、邊坡防護、道橋路面增強處理等工程領域，可給路面增強、補強，防止路面車轍**裂紋，熱冷伸縮裂紋和下面的反射裂紋，并能將路面承載應力分散，延長路面使用壽命，高抗拉強度低延伸率，無長期蠕變，物理化學穩定性好，熱穩定性好，**開裂，耐高溫車轍，抗低溫縮裂，延緩減少反射裂縫。
產品用途：
1. 舊瀝青砼路面，加筋增強瀝青面層，**病害。
2. 水泥砼路面改建復合式路面，**板塊收縮等引起反射裂縫。
3. 道路拓改工程，**新老結合部及不均勻沉降而造成裂紋。
4. 軟土基加筋處理，利于軟土析水固結，有效**沉降，均勻應力分布，增強路基整體強度。
玻纖土工格柵所起到的作用
1、減緩反射裂縫
反射裂縫是由于舊混凝土面層在接縫或裂縫附近的較大位移引起其上方瀝青加鋪層內出現應力集中所造成的，它包括因溫度和濕度變化而產生的水平位移，以及因交通荷載作用而產生的豎向剪切位移。前者導致接縫或裂縫上方的瀝青加鋪層內出現較集中的拉應力；后者則使接縫上方的瀝青加鋪層經受較大的彎拉應力和剪切應力。
由于土工格柵的模量很大，達到67Gpa，作為剛度大的硬夾層應用在瀝青罩面層中，其作用是**應力，釋放應變，同時作為瀝青混凝土加筋材料，**加鋪層結構的抗拉和抗剪能力，從而達到減少裂縫的目的。實踐表明，一條改變了方向的水平裂縫的對應裂縫能量可從其起點移動0.6米，1.5米以上寬度的加筋材料有助于確保能量在裂縫兩側完全消散。
2、**開裂
在舊水泥混凝土路面上的瀝青加鋪層，其主要作用是**路面的使用功能，對承載作用則貢獻不大，加鋪層下的剛性混凝土路面仍起關鍵的承載作用。而在舊瀝青混凝土路面上進行瀝青罩面則不同，瀝青加鋪層將與舊瀝青混凝土路面一起承載。因此，在瀝青混凝土路面上進行瀝青罩面，除了會出現反射裂縫，同時還會因?yàn)楹奢d的長期作用而出現**開裂。我們對舊瀝青混凝土路面上的瀝青加鋪層受荷情況做受力分析：由于瀝青罩面層下為與瀝青罩面層同一性質的柔性面層，當受到荷載作用時，路表將發生彎沉。在直接與車輪接觸的瀝青罩面層受到壓力，在輪載邊緣以外的區域，面層受到拉力作用，由于兩處受力區域所受力性質不同，而又彼此緊靠，因此在兩塊受力區域的交界處即力的突變處容易發生破壞。在長期荷載的作用下，發生**開裂。
玻纖土工格柵在瀝青罩面層中，能夠?qū)⑸鲜龅膲簯?yīng)力與拉應力分散，在兩塊受力區域之間形成緩沖帶，在這里應力逐步變化而不是突變，減少了應力突變對瀝青罩面層的破壞。同時玻纖土工格柵的低延伸率減小了路面的彎沉量，保證了路面不會發生過渡變形。
3、耐高溫車轍
瀝青混凝土在高溫時具有流變性，具體表現在：夏季瀝青道路面層發軟、發粘；在車輛荷載作用下，受力區域產生凹陷，車輛荷載撤除后瀝青面層無法完全恢復至受荷前的狀況，即產生了塑性變形；在車輛的反復碾壓的作用下塑性變形不斷積累，形成車轍。我們對瀝青面層結構進行分析后，可以知道由于高溫下瀝青混凝土具有流變性，而在受到荷載時，面層中沒有任何可以約束瀝青混凝土中集料運動的機制，造成瀝青面層的推移，這就是形成車轍的主要原因。
在瀝青罩面層中使用玻纖土工格柵，其在瀝青面層中起到骨架作用。瀝青混凝土中集料貫穿于格柵間，形成復合力學嵌鎖體系，限制集料運動，增加了瀝青罩面層中的橫向約束力，瀝青面層中各部分彼此牽制，防止了瀝青面層的推移，從而起到抵抗車轍的作用。
4、抗低溫收縮開裂
嚴寒地區的瀝青道路，冬季面層溫度接近于氣溫，在這樣的溫度條件下，瀝青混凝土遇冷收縮，產生拉應力。當拉應力超過瀝青混凝土拉伸強度時，產生裂紋，在裂紋集中的地方產生裂縫，形成病害。從裂紋的成因看，如何使瀝青混凝土強度抵抗住拉應力是解決問題的關鍵。
玻纖土工格柵在瀝青罩面層中的應用，使得瀝青混凝土的拉伸強度大大**，可以抵抗住較大的拉應力而不致發生破壞。另外，即使因?yàn)榫植繀^(qū)域產生裂紋，使裂紋發生處的應力過于集中，但經玻纖土工格柵的傳遞而逐漸消失，裂紋不再會發展成裂縫。在選用玻纖土工格柵時，除其性能指標應符合上表規定之外，還應特別注意保證其幅寬不小于1.5m，以滿足其作為控制反射裂縫夾層時有足夠的橫截面積來充分消散裂縫能量；同時，其網眼尺寸宜為其上瀝青面層材料**大粒徑的0.5~1.0倍，這樣有助于達到**佳剪切膠粘性，促進集料嵌鎖與限制。
5、工程應用：
玻纖土工格柵近年來發展迅速，并廣泛應用于瀝青路面，尤其是用在瀝青罩面層用來減緩反射裂縫。加拿大AM大學的Texas交通學院用其特有的罩面試驗儀對玻纖土工格柵加筋罩面做了大量的模擬溫度循環效果的**試驗，試驗表明，加筋的瀝青試件其抗裂能力要比未加筋的試件高二倍以上。澳大利亞新南威爾士州伍倫貢市政局曾對玻纖土工格柵、聚丙烯土工格柵、土工織物及厚瀝青混凝土罩面層等控制反射裂縫的產品進行了現場對比試驗，結論是玻纖土工格柵鋪設方便，控制反射裂縫效果**為顯著，且造價適中，因而建議推廣應用。
在一些發達國家，如德國、美國、加拿大、澳大利亞及日本等，玻纖格柵的應用已有十多年時間，在高等級公路、市政道路及機場道面等要求較高的領域應用相當廣泛，對其作用機理也作了大量系統研究，制定了一些相應的設計應用規范。
在我國，玻纖土工格柵的應用相對較晚，1995~1996年的滬寧高速公路建設率先采用玻纖土工格柵用于瀝青路面中防止面基層裂縫而引起的瀝青面層反射裂縫的產生，經多年來的觀察，效果明顯，故在1997年至2002年滬寧高速公路的維修工程中，仍采用玻纖土工格柵，用于原路面洗刨后的新罩面層中，以增強罩面層強度，防止反射裂縫產生。
6、玻纖土工格柵的分類及施工方法
目前常用的玻纖土工格柵有帶自粘膠和不帶自粘膠兩種，帶自粘膠的可直接在已平整的基層鋪設，不帶自粘膠的，通常采用釘子固定法。
1、施工場地：要求壓實平整、呈水平狀、清除尖刺突起物。
2、格柵鋪設：在平整壓實的場地上，安裝鋪設的格柵其主要受力方向（縱向）應垂直于路堤軸線方向，鋪設要平整，無皺折，盡量張緊。用插釘及土石壓重固定，鋪設的格柵主要受力方向**好是通長無接頭，幅與幅之間的連接可以人工綁扎搭接，搭接寬度不小于10cm。如設置的格柵在兩層以上，層與層之間應錯縫。大面積鋪設后，要整體調整其平直度。當填蓋一層土后，未碾壓前，應再次用人工或機具張緊格柵，力度要均勻，使格柵在土中為繃直受力狀態。
3、填料的選擇：填料應按設計要求選取。實踐證明，除凍結土、沼澤土、生活垃圾、白堊土、硅藻土外均可用做填料。但礫類土和砂類土力學性能穩定，受含水量影響很小，宜優先選用。填料粒徑不得大于15cm，并注意控制填料級配，以保證壓實重量。
4、填料的攤鋪和壓實：當格柵鋪設定位后，應及時填土覆蓋，裸露時間不得超時48小是，亦可采取邊鋪設邊回填的流水作業法。先在兩端攤鋪填料，將格柵固定，再向中部推進。碾壓的順序是先兩側后中間。碾壓時壓輪不能直接與筋材接觸，未壓實的加筋體一般不允許車輛在上面行駛，以免筋材錯位。分層壓實度為20-30cm。壓實度必須達到設計要求，這也是加筋土工程的成敗關鍵。
5、防排水措施：在加筋土工程中，一定要作好墻體內外的排水處理；要做好護腳，防沖刷；在土體內要設置濾、排水措施，必要時，應設置土工布。
